DF17コネクタ

ヒロセDF17コネクタのKiCad用3Dデータの作成例

ヒロセのサイトよりDF17コネクタの3DデータSTEPまたは、IGES形式のデータをダウンロードする。

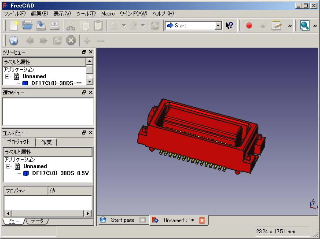

ダウンロードした3DデータをFreeCADで開く

すべてを選択し、エクスポート（ファイルの種類はMash formats)する。

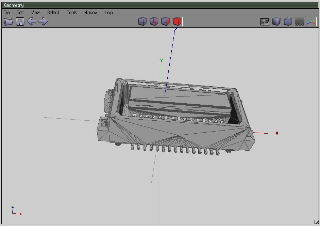

拡張子stlのファイルになるので、Wings 3Dを起動し、Importする。

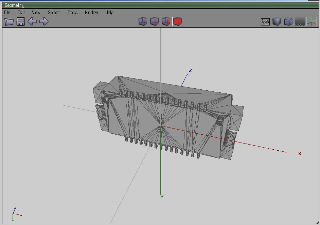

部品のフットプリントにあわせるためX軸のセンターとする。

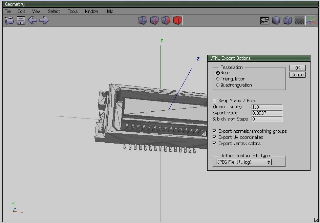

Wings 3Dはインチ扱いのためExport Optionsでscaleを0.3937(1/2.54)としてVRML形式(拡張子wrl)でExportする

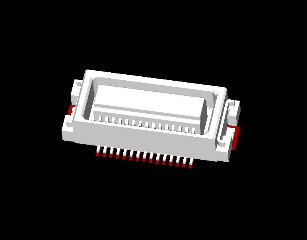

KiCadで3D設定をして表示させる。

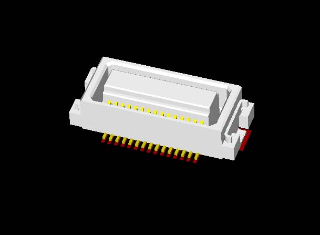

そのままでは、ピンに色がないので、Wings 3Dで色を変えたもの。
